Beschreibung
Edelstahl V2A Lochblech / Plattenhalter Ausführung KLEIN Ø 25 mm
für Innen und Außen geeignet
Oberfläche geschliffen
für Blechstärken (PS) von 1,5 bis 3,0mm
inkl. metrischer Befestigungsschraube Senkkopf M6x20
Inkl. Kunststoff Beilag Plättchen für empfindliche Materialien
ØD = 25 mm
L = 40 mm
h = 27,5 mm
a = 15 mm
Øm = 7 mm
ØM = M6

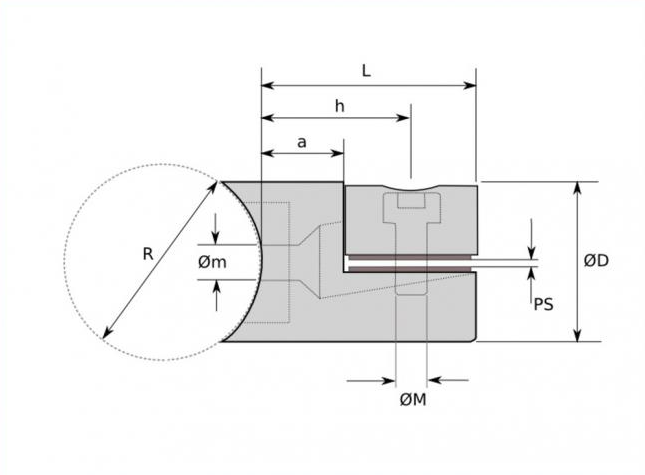

Exemplarisch werden in der Maßskizze Blechhalter für einen Anschluss an einem runden
Pfosten dargestellt. Alternativ können auch Lochblechhalter je nach Auswahl
für den Anschluss an einem ebenen und geraden Pfosten verwendet werden.
Detailbeschreibung V4A
– Werkstoff: V4A (1.4401)
– Oberfläche geschliffen
– für Innen und Außen geeignet
– für Blechstärken von 1,0 bis 3,0mm
Beschreibung des V4A Artikels
Edelstahl Lochblech / Plattenhalter Ausführung V4A
für Innen und Außen geeignet, Oberfläche geschliffen für Blechstärken (PS) von 1,5 bis 3,0mm
inkl. metrischer Befestigungsschraube V2A Senkkopf M6x20
ØD = 28 mm
L = 35 mm
h = 25 mm
a = 13,5 mm
Øm = 7 mm
ØM = M6
Exemplarisch werden in der Maßskizze Blechhalter für einen Anschluss an einem runden
Pfosten dargestellt. Alternativ können auch Lochblechhalter je nach Auswahl
für den Anschluss an einem ebenen und geraden Pfosten verwendet werden.
